LIBERTY E
![]() ![]() ![]() ![]() ![]() DESCRIPTION

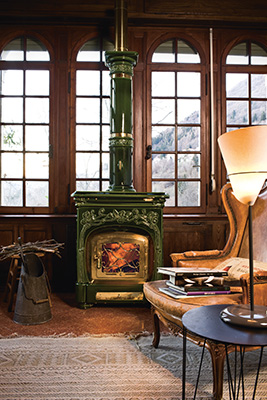

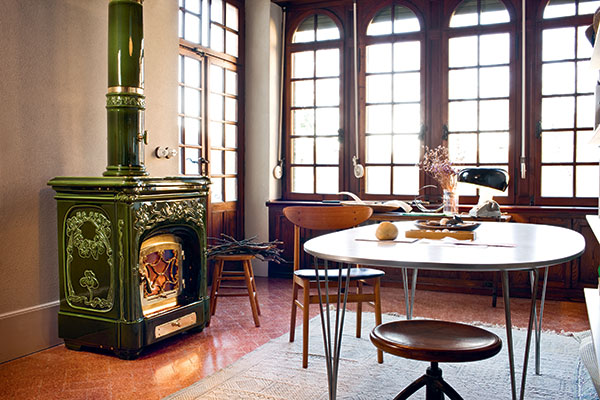

Liberty est un hommage aux atmosphères modernistes du début du XXe siècle, à même de nous transporter dans une époque dʼharmonie et de beauté. Ses proportions et ses dimensions sʼinspirent aux « cheminées de Pennsylvanie » inventées par Benjamin Franklin dans la seconde moitié du XVIIIe siècle, sur la base de ses études sur lʼefficacité des cheminées et sur la façon de créer une chaleur diffuse et uniforme avec peu de bois, en rendant ainsi les maisons plus saines et confortables.
FINITIONS
TAILLES ET DIMENSIONS
![]() A - Hauteur du corps 96 cm B - Hauteur de la colonne 217 cm C - Largeur 15 cm D - Largeur 80 cm E - Profondeur 61 cm F - Distance axe du tuyau - côté arrière 23.1 cm G - Distance axe du tuyau - flanc latéral
40 cm CARACTÉRISTIQUES TECHNIQUES
Model
LIBERTY E Classe d’efficacité énergétique A+ Combustible Bois Puissance thermique max 9,90 kW Rendement 80,10 % Consommation horaire 2,80 kg/h Volume de chauffage 243.00 m3 Sortie des fumées Ø 120,00 mm Poids 246,00 kg Température des fumées 246,00 °C Débit massique des fumées 9,70 g/s Revêtement céramique, laiton et fonte
TUYAUX ET COLONNES
![]() A / B - Colonne avec l'intermédiaire
121,5 / 71 cm A / B - Colonne intermédiaire
15 cm ACCESSOIRES
Tuyan / Coude / Rosace
![]() A - Tuyan
Ø 12 cm / h 15 cm B - Tuyan
Ø 12 cm / h 25 cm C - Tuyan
Ø 12 cm / h 50 cm D - Tuyan
Ø 12 cm / h 100 cm E - Coude
90° / Ø 12 cm F - Coude
45° / Ø 12 cm G - Rosace
Ø 12 cm Tuyau de métal noir
![]() A - Hauteur colonne
97 / 73 / 50 cm B - Hauteur coude
17 cm TÉLÉCHARGER
Cliquez ici
pour télécharger la documentation technique de cet appareil.
|
